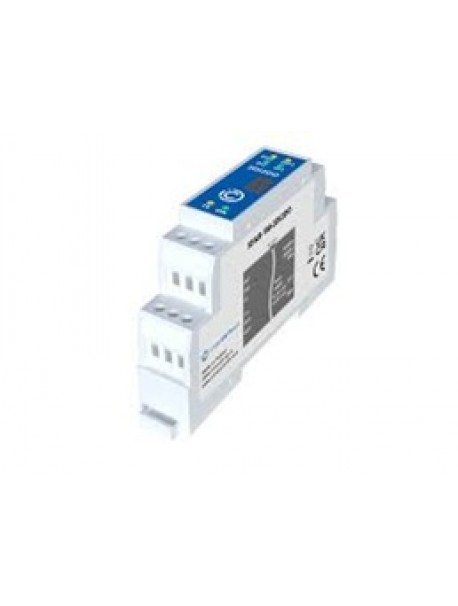

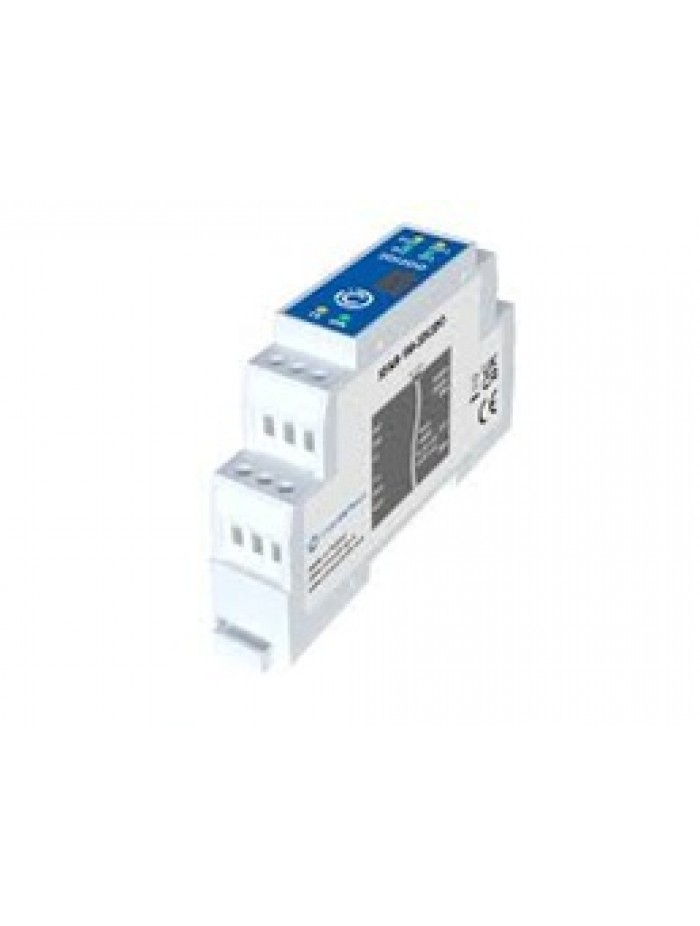

SFAR-1M-2DIDO

Modulo I/O Modbus

Il modulo SfAR-1M-2DI2DO può essere utilizzato come estensione I/O di un controller e, grazie alle sue caratteristiche uniche, è adatto a una varietà di applicazioni, come la misurazione del tempo di funzionamento di dispositivi o il collegamento di valvole senza supporto Modbus alla rete Modbus.

2 ingressi digitali e 2 uscite digitali

Il modulo dispone di 2 ingressi digitali (DI) e 2 uscite digitali (DO). Gli ingressi digitali possono funzionare come contatori di impulsi veloci, fino a 1000 conteggi al secondo, o come timer per la misurazione dello stato ON e offrono anche la possibilità di collegare 2 encoder. Gli ingressi digitali supportano i tipi di ingresso PNP e NPN.

Facile configurazione e messa in servizio

Le uscite digitali sono uscite a transistor PNP che inviano segnali di tensione. Tutti gli ingressi e le uscite sono isolati dalla logica tramite optoaccoppiatori.

Un'interfaccia RS485 integrata consente una facile connessione tramite il protocollo Modbus RTU/ASCII. Un processore ARM core a 32 bit garantisce elaborazione e comunicazione rapide. Il modulo è dotato di una serie di LED che indicano lo stato degli I/O, dell'alimentazione e della comunicazione RS485.

I moduli vengono configurati con il software gratuito SfAR Configurator. Una porta mini-USB integrata consente la configurazione dell'unità senza alimentazione aggiuntiva.

Specifiche tecniche

Specifiche hardware

• RS485
• Mini USB tipo B
• LED di stato
• Montaggio su guida DIN

Ingressi

• 2 ingressi digitali (DI)
• PNP o NPN
• Funzioni contatore e timer
• Supporta fino a 2 encoder
• Optoisolato da RS485 e alimentazione

Uscite

• 2 uscite digitali (DO)
• PNP
• 55 V CC max 250 mA
• Optoisolato da RS485 e alimentazione

Comunicazione

• Modbus RTU/ASCII
• Software SfAR Configurator gratuito

Alimentazione

• 10-38 V CC ± 20%
• 10-28 V CA ± 20%
