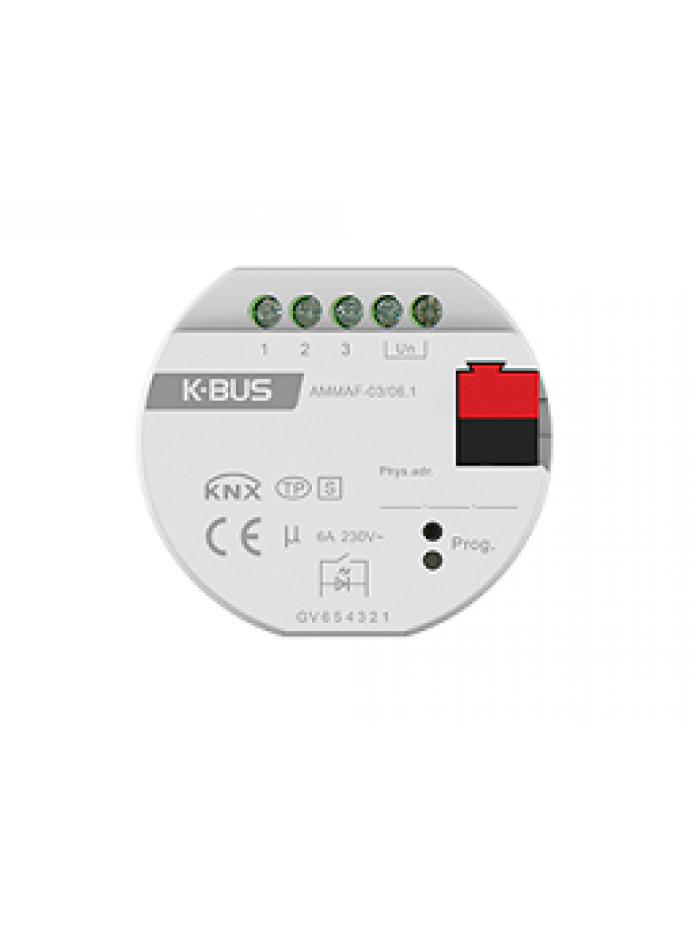

Attuatore da incasso multifunzione KNX AMMAF-03/06.1

  • 200,00€ (IVA Esclusa)
  • Disponibilità: 8 (Disponibile)
  • Marca: GVS
  • Codice Prodotto: AMMAF-03/06.1
  • Peso: 0.1 kg
  • Punti Fedeltà: 200

AMMAF-03/06.1

L'attuatore multifunzionale, 3 uscite, 6 A, montaggio ad incasso è un attuatore multifunzionale. Integra più funzioni di uscita relè, tra cui uscita interruttore, uscita tenda, uscita ventola o uscita valvola, oltre all'ingresso contatto pulito e al LED funzioni di indicazione dell'uscita.

La funzione di uscita corrispondente può essere configurata in base ai requisiti dell'applicazione effettiva.

Questo modulo è compatto e di piccole dimensioni, montato a incasso e può essere installato in una scatola di cablaggio convenzionale da 80 mm o 86 mm. L'uscita adotta un terminale a vite per realizzare la connessione elettrica e la connessione bus è collegata direttamente tramite terminale KNX. Non è necessaria l'alimentazione aggiuntiva tranne il bus KNX.

Di seguito le funzioni dell’attuatore multifunzione.

Uscita Binaria

a cui possono essere collegati carichi elettrici, come illuminazione, prese e controllo del riscaldamento. Sono presenti 3 uscite, un'uscita occupa un relè e ciascuna uscita ha un controllo dedicato. Il modulo offre le seguenti funzioni:

  • Interruttore
  • Funzione tempo: ritardo di accensione/spegnimento
  • Funzione tempo: interruttore lampeggiante
  • Funzione tempo: luci scale, per accendere le luci scale e spenta automaticamente dopo il tempo prefissato.
  • Fornisce 8 scene, richiamabili e memorizzabili tramite un oggetto da 1 byte
  • Operazione logica: funzione AND, OR, XOR, GATE, fino a tre ingressi logici
  • Risposta di stato, per conoscere lo stato attuale dell'uscita nella visualizzazione
  • Operazione forzata, due tipi di dati: 1 bit/2 bit, per forzare l'attivazione o la disattivazione dell'azione, con la massima priorità
  • Controllo valvola riscaldamento K-BUS® KNX/EIB Attuatore multifunzione, 3 volte, 6A, montaggio ad incasso 2
  • Impostare la posizione del contatto del relè dopo il ripristino della tensione del bus
  • Impostare la posizione del contatto del relè dopo l'interruzione della tensione del bus

Uscita motorizzazione

che può connettersi con tende a motore, tende da sole, tende a rullo, tende verticali, ecc. È presente 1 uscita con motore CA o motore di controllo con contatto pulito. I contatti di uscita per le direzioni SU e GIÙ. La pausa nel cambio di direzione può essere impostata tramite parametri. L'uscita della tenda occupa due relè per canale. Le funzioni specifiche sono così riassunte:

  • Movimento SU/GIÙ
  • Arresto/Regolazione lamelle
  • Passa alla posizione 0……100%
  • Regolazione Louvre in posizione 0……100% (solo modalità di funzionamento “Veneziana”)
  • Imposta 8 scene, memorizza o richiama tramite un oggetto da 1 byte
  • Protezione solare automatica
  • Funzione di sicurezza
  • Risposta di stato
  • Due modalità di funzionamento: Veneziana e Persiana

Controllo fancoil

può essere collegato a un ventilatore monofase, supporta fino a 3 livelli di regolazione della velocità, i contatti di uscita sono gli stessi dell'uscita interruttore. La funzione è così riassunta:

  • Velocità della ventola a tre livelli
  • Il ventilatore ha due modalità di funzionamento: interruttore a gradini e commutatore
  • Funzionamento forzato: la velocità della ventola è consentita solo entro un intervallo, con la massima priorità
  • Funzionamento automatico: avvia automaticamente la velocità della ventola in base al valore di controllo. Il valore di controllo viene ottenuto dal dispositivo di rilevamento sul bus ed è possibile impostare il tempo di funzionamento minimo della velocità della ventola.
  • Funzionamento normale: controllare manualmente il funzionamento della ventola
  • La velocità della ventola a livello singolo può impostare il ritardo di accensione/spegnimento o il tempo di funzionamento minimo
  • Feedback sullo stato, come stato di funzionamento automatico, stato di commutazione della ventola, velocità della ventola, ecc.
  • Controllo del comportamento all'accensione o spegnimento del bus

Controllo valvola

può essere utilizzato per collegare sistemi a 2 o 4 tubi, sono disponibili tre tipi di controllo della valvola per 2 tubi: "3 punti, apertura e chiusura", "continuo, PWM" e "2 stati ON/OFF" . La valvola di raffreddamento e la valvola di riscaldamento utilizzano rispettivamente un'uscita relè separata per 4 tubi, ma supportano solo due tipi di controllo della valvola: "continuo, PWM" e "2 stati ON/OFF".

Il tipo “3 punti, apri e chiudi” controlla l'apertura della valvola in base al valore di controllo della valvola. Può aprire o chiudere completamente la valvola e può anche arrestarla in una posizione intermedia. Questo tipo di controllo è adatto al pilotaggio di valvole a tre fili.

Il tipo “continuo, PWM” può solo rendere la valvola completamente aperta o completamente chiusa. La valvola viene azionata ciclicamente in base al valore di controllo (1 byte) e al ciclo PWM. L'interruttore della valvola è diviso in normalmente aperto o normalmente chiuso. Questo tipo di controllo è adatto per il pilotaggio di sistemi a due fili. Valvola.

Il tipo “2 stati ON/OFF” è simile al tipo di interruttore PWM e può essere solo completamente aperto o completamente chiuso. La differenza è che viene attivato o disattivato direttamente in base al valore di controllo (1 bit) sul bus. Di solito è adatto al caso in cui la valvola di commutazione è controllata in base alla differenza di temperatura. E adatto per azionare valvole a due fili.

Queste le funzioni:

  • Supporta tre tipi di controllo della valvola
  • Monitorare i valori di controllo sul bus per inviare lo stato di errore
  • Correzione della curva caratteristica della valvola (solo per il tipo di valvola a 3 punti, aperta e chiusa)
  • Regolazione automatica della valvola (solo per il tipo di valvola a 3 punti, apertura e chiusura)
  • Disabilitare/abilitare le valvole di riscaldamento o raffreddamento
  • Feedback sullo stato della posizione della valvola
  • Spurgo manuale o automatico della valvola, invio dello stato di spurgo

Rilevamento ingresso contatto pulito

può essere collegato a pannelli a contatti puliti o dispositivi sensore e supporta fino a 6 ingressi. Le funzioni sono così riassunte:

  • Commutazione e dimmerazione
  • Controllo tapparella
  • Uscita di valore
  • Funzione di richiamo e scena memorizzata
  • Funzione di registro a scorrimento
  • Controllo multiplo
  • Invio ritardato (ad es. valore di commutazione, valore di regolazione)

Indicatore di uscita LED

può supportare la connessione dell'indicatore LED a catodo comune o anodo comune e la tensione può essere 5 V o 12 V. Fino a 6 uscite. Le funzioni sono così riassunte:

  • Indicazione dello stato dell'interruttore
  • Comparatore con soglia, quindi indicazione dell'uscita
  • Sempre acceso
Dati tecnici
N° Ingressi 6
N° Uscite 3
Funzione KNX Uscita, tapparella, fancoil e valvola
Posa Incasso
  • AMMAF datasheet (3.77MB) (Solo per utenti registrati)
  • AMMAF-file-ets (184.54KB) (Solo per utenti registrati)
