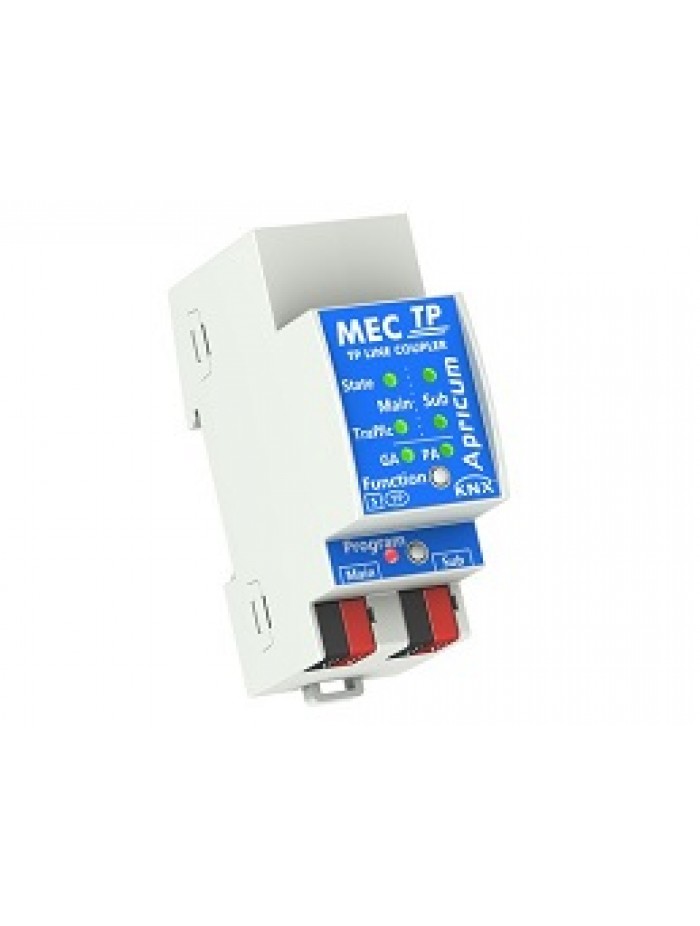

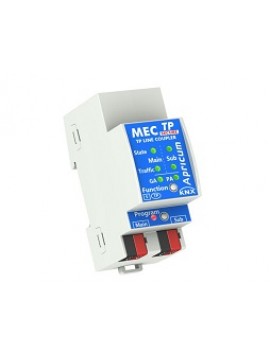

Accoppiatore di linea/area KNX MECtp
- 227,27€ (IVA Esclusa)
- Disponibilità: 8 (Disponibile)
- Marca: APRICUM
- Codice Prodotto: MECtp
- Peso: 0.14 kg
- Punti Fedeltà: 230
MECtp Accoppiatore di linea/area KNX TP
Grazie alla sua flessibilità, MECtp può essere utilizzato come un accoppiatore di linea oppure di area per collegare la principale alla secondaria.
MECtp filtra il traffico in base alla posizione di installazione (telegrammi fisici) e in base alle tabelle di filtro integrate per la comunicazione orientata al gruppo (telegrammi di gruppo).
Utilizzato come ripetitore di linea, MECtp è in grado di collegare due linee TP solo per il trasferimento dei dati. In questo modo, MECtp può formare una singola linea con un massimo di tre segmenti aggiuntivi. Ogni segmento di linea richiede il proprio alimentatore KNX.
MECtp offre funzionalità eccezionali, ad esempio il supporto di messaggi lunghi (lunghezza APDU fino a 240 byte) e una "Funzione manuale" configurabile (trasmissione di tutti i telegrammi, trasmissione di tutti i telegrammi fisici, trasmissione di tutti i telegrammi di gruppo) con attivazione a pulsante singolo e interruttore automatico on-off.
Questa funzionalità è utile durante la messa in servizio, durante il tempo di esecuzione e per la risoluzione dei problemi.
La possibilità di disabilitare temporaneamente il filtraggio dei telegrammi premendo solo un pulsante consente l'accesso ad altre linee senza ulteriore download dall'ETS e riduce il traffico dei telegrammi per facilitare il debug e la messa in servizio.
Specifiche e caratteristiche speciali:
- Può essere utilizzato come accoppiatore di linee o aree e ripetitore di linea
- Connessione dati galvanica isolata tra due linee bus KNX separate
- Può essere utilizzato con ETS3.0d e versioni successive
- Supporto di lunghi telegrammi (massimo 240 byte APDU)
- Invio IACK configurabile su telegrammi TP per aumento della velocità di trasmissione dati
- Numero ridotto di ritrasmissioni
- Possibilità di sopprimere le configurazioni da sub linea a linea principale (durante l'accesso completo dalla linea principale alla sublocazione)
- Possibilità di disabilitare temporaneamente il filtraggio dei messaggi premendo un pulsante. Ciò riduce il carico del bus per facilitare la messa in servizio e il debug
- L'accesso temporaneo ad altre linee è possibile senza un download ETS aggiuntivo
- Lo stato del bus (traffico, errori, routing) di ogni linea sono indicati dai LED
- Molte funzioni (filtraggio, tracciamento, blocco, ...) disponibili
- Traccia il traffico
- Abilita / disabilita il filtraggio di telegrammi di gruppo o telegrammi fisici
- Elimina i telegrammi orientati al dispositivo
- Diagnosi di rete semplificata
- Attivazione configurabile con un tasto di funzioni speciali
- Modulo di installazione per binari da 35 mm (DIN, TH35)
Dati tecnici | |
---|---|
Moduli DIN | 2 |
Secure | no |
Funzione KNX | Accoppiatore |
Posa | Guida DIN |
- Data-sheet-small-MECtp (819.51KB) (Solo per utenti registrati)
- Data-sheet-full-MECtp (3.11MB) (Solo per utenti registrati)
- File-vd-MECtp (51.79KB) (Solo per utenti registrati)
