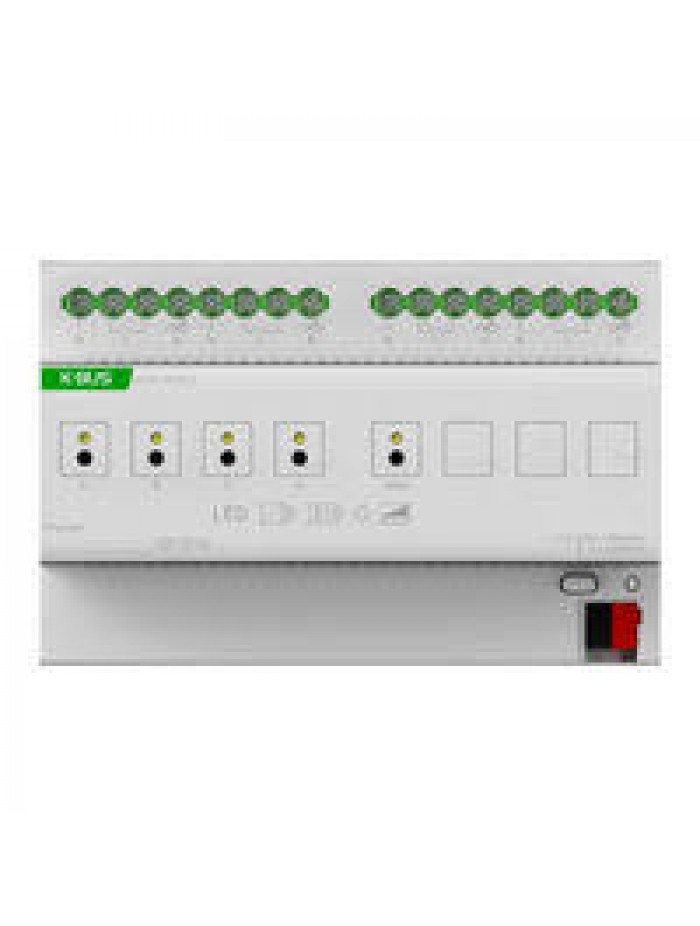

ADUD-04/02.3

L'attuatore dimmerabile universale KNX, 1/2/4 volte (di seguito denominato Dimmer) ha 1/2/4 canali di uscita e può connettersi con lampade dimmerabili (come lampade a incandescenza, lampade alogene, lampade a risparmio energetico, LED, ecc.) ed è possibile attenuare, preimpostare scene, commutare queste lampade o altre operazioni tramite il bus. Inoltre, così come KNX Data Secure. Questo dimmer è un dispositivo di installazione modulare per un'installazione rapida nel quadro di distribuzione su guide di montaggio da 35 mm secondo DIN EN 60 715, l'uscita adotta un terminale a vite per realizzare il collegamento elettrico. La connessione bus è collegata direttamente tramite terminale KNX, non è necessaria l'alimentazione aggiuntiva tranne il bus KNX. Puoi creare varie scene con il dimmer, come guardare film, intrattenimento, cena e riposo e così via; il suo valore di luminosità può essere impostato come qualsiasi valore (1-100%); è in grado di impostare la durata dell'attenuazione verso l'alto o verso il basso fino alla luminosità target e la velocità graduale per prolungare la vita degli apparecchi di illuminazione e risparmiare energia. L'assegnazione dell'indirizzo fisico e le impostazioni dei parametri possono essere utilizzate con il software dello strumento di ingegneria ETS (versione ETS5 o successiva) con il file .knxprod. Durante l'uso è necessario annotare il tipo di carico elettrico collegato, quindi selezionarli in modo ragionevole e annotarne le prestazioni tecniche. Se le prestazioni tecniche del carico selezionato non sono coerenti con le prestazioni tecniche del dimmer, è possibile influire sull'effetto di regolazione.

Le funzioni sono così riassunte:

• Interruttore, attenuazione relativa/attenuazione assoluta
• Feedback sullo stato dell'interruttore, della luminosità e sullo stato anomalo (cortocircuito, sovratensione, sovratemperatura e guasto della tensione operativa)
• Comportamento di ripristino dopo download/guasto del bus/ripristino del bus 6 curve di regolazione, comprese le curve lineare, esponenziale, cubica, quadratica, logaritmica, radice e definita dall'utente
• Dimming a taglio di fase del bordo anteriore/inferiore
• Funzionamento manuale e funzione di indicazione dell'uscita
• Funzione di controllo centrale (applicabile solo per 2/4 volte)
• Uscita individuale o parallela (il parallelo può espandere la capacità di carico, si applica solo per 2/4 volte)
• Luce scale, Interruttore lampeggiante e Interruttore ritardato, nonché Scenario, Soglia, Operazione forzata, Operazione di sicurezza e Contatore ore di funzionamento
• Funzione logica, con AND, OR, XOR, Inoltro cancello, Comparatore soglia, Conversione formato, Funzione cancello, Funzione ritardo e Illuminazione scale
• Supporta KNX Data Secure
